CNC 9 Asdikte 2.5mm Comité Buigmachinemachine

Product Details

Plaats van herkomst: CHINA

Merknaam: SMART CNC

Certificering: CE,ISO,TUV

Modelnummer: 2500mm

Payment & Shipping Terms

Min. bestelaantal: 1 reeksen

Prijs: 90000 -160000USD

Verpakking Details: houten geval

Levertijd: 2 maanden

Betalingscondities: L/C, T/T, Western Union, MoneyGram

Levering vermogen: 20 reeksen/maanden

Vind de beste prijs
Product Details
Markeren:

Dikte 2.5mm Comité Buigmachinemachine

,

9 ascomité Buigmachinemachine

,

Dikte 2.5mm Comité Buigende Machine

Lengte:
2500
Dikte:
2.5mm
As:
as 9
Types:
Servotypes
Gewicht:
10000kgs
CNC:
Vensters
Lengte:
2500
Dikte:
2.5mm
As:
as 9
Types:
Servotypes
Gewicht:
10000kgs
CNC:
Vensters
Product Description

Het Comité van China Buigmachinemachine, Automatische Comité Buigmachinemachine, Autoomslagmachine, Comité Buigende Machine 2500



Een buigende methode van een multi-axis aandrijvings buigende machine omvat de volgende stappen:



1) Pas eerst de relatieve positie van de hogere en lagere dringende messen aan; pas de positie van de hogere en lagere buigende messen met betrekking tot de hogere en lagere messen aan; pas de positie van het het laden en het leegmaken drijfapparaat aan; pas de hoogte van het opheffende platform en de positie van het sluitmechanisme aan;



2) Plaats het blad op het het laden en het leegmaken platform, hef de plaatsende klem van het opheffende achter plaatsende apparaat op, gebruik eerst de plaatsende klem om het uiteinde van het blad te plaatsen, en pas dan het plaatsende blok op het spoor-type zij plaatsende apparaat aan. Positie, die de zijpositie van het blad plaatsen door het plaatsende blok;



3) Het opheffende platform wordt opgeheven in de positie waar het sluitmechanisme het blad door het opheffende mechanisme op het het laden en het leegmaken drijfapparaat contacteert, en het blad is gesloten en vast door het sluitmechanisme te gebruiken; het sluitmechanisme kan als zuignap, en negatieve druk worden geplaatst het principe de zuignap veroorzaakt om negatieve druk te produceren om het blad te houden; en het sluitmechanisme kan ook als een elektromagneet worden geplaatst, die het blad door de aantrekkelijkheid van de elektromagneet bevestigt;



4) Het bladmateriaal vast op het adsorptiemechanisme wordt overgebracht naar de positie tussen de hogere en lagere dringende messen door het hogere en lagere drijfapparaat, en één eind van het bladmateriaal breidt zich tussen de hogere en lagere messen uit;



5) Pas de positie van het hogere dringende mes aan door het dringende drijf opheffende apparaat, zodat het hogere dringende mes op het blad wordt gedrukt, en het blad drukt het lagere dringende mes om het gevoede blad tussen het hogere en lagere dringende mes te bevestigen;



6) Na het eind van het blad wordt gedrukt door het hogere en lagere dringende mes, de aanpassing en aanpassing van het horizontale buigende drijfapparaat en het hogere en lagere buigende drijfapparaat, en de dringende en verminderende drijfcontrole het drukken en het bevestigen en het vrijgeven van de hogere en lagere die bladen, evenals voltooien de het laden en het voeden acties door de lading worden gedreven en het leegmaken, het buigen van om het even welke vorm, om het even welke hoek en flexibele boog buigende delen.



Technische gegevens:

Punt Naam Types: B1 Types: B2 Types: C1
1 Prijs (USD)
2 Maximum buigende snelheid 0.6S/ tijden 0.3S/times 0.3S/times
3 Maximum buigende breedte 1400mm 1400mm 2500mm
4 Buigende hoogte 175mm 175mm 175mm
5 Voltage 380V 380V 380V
6 Maximum macht 13KW 15KW 15KW
7 Gemiddelde Macht 1.2KW 1.5KW 1.5KW
8 Lawaai 40decibel (db) 40decibel (db) 40decibel (db)
9 Machinegrootte

Lengte 3300mm

Width1900mm

Hoogte 2600mm

Lengte 3300mm

Width1900mm

Hoogte 2600mm

Lengte 3300mm

Width3000mm

Hoogte 2600mm

10 Gewicht 10000kgs 10000kgs 13000kgs
11 Verrichtingsmilieu Win7 hierboven
12 CNC Controlemechanisme PC-BASIS 9 as volledig servocontrolemechanisme PC-BASIS 9 as volledig servocontrolemechanisme PC-BASIS 9 as volledig servocontrolemechanisme
13 Machinekader gietvorm-op outwell gietvorm-op outwell gietvorm-op outwell
14 uitloper Kan niet veranderen Kan veranderen Kan veranderen
15 Maximum buigende dikte

UTS 580N/mm ² 1mm

UTS 410N/mm ² 1.2mm

UTS 265N/mm ² 1.6mm

UTS 580N/mm ² 1mm

UTS 410N/mm ² 1.2mm

UTS 265N/mm ² 1.6mm

UTS 580N/mm ² 1mm

UTS 410N/mm ² 1.2mm

UTS 265N/mm ² 1.6mm

16 Min Plate-dikte 0.35mm 0.35mm 0.35mm
17 Kant vier die Min grootte buigen 180mm×400mm of 230mm×330mm 130mm×190mm 130mm×190mm
18 Dubbele grootte Min buigende grootte 180mm 130mm 130mm
19 Smalle functie   ja ja
20 C aslift ja ja ja
21 Automatische smering ja ja ja
22 De lijst van de hoge snelheidscontrole   ja ja
23 Boordfunctie   ja ja
24 Handwiel   Ja Ja
25 Garantietijd Één jaar Één jaar Één jaar



Configuratie:

Nr Naam Fabrikant
1 Machinekader Gietvorm-op outwell (SLIMME CNC)
2 Verrichtingsmilieu Windows7 hierboven
3 CNC Controlemechanisme

PC-BASIS (Onafhankelijk R&D)

9-16 as

4 Servomotor Gezamenlijke onderzoek en ontwikkeling met beroemde merk servofabriek (Speciale gedreven en frequentie)
5 Ballenschroef HIWIN, Taiwan
6 Lager NSK, Japan
7 Lineaire gids HIWIN, Taiwan
8 Het bewerken Gepatenteerde sferische hoofd, meer slijtvaste, langere levensduur, hoge HRC
9 Uitloper AIRBEST
10 Pneumatische delen SMC, Japan
11 Reductiemiddel Taiwan
12 Koppeling NBK, Japan
13 Smeringssysteem ISHAN, Taiwan



Youtubevideo:

https://youtu.be/uppvfY7DtC8



https://youtu.be/wUtVbQg7IzI



https://youtu.be/02RN_LzwdrA

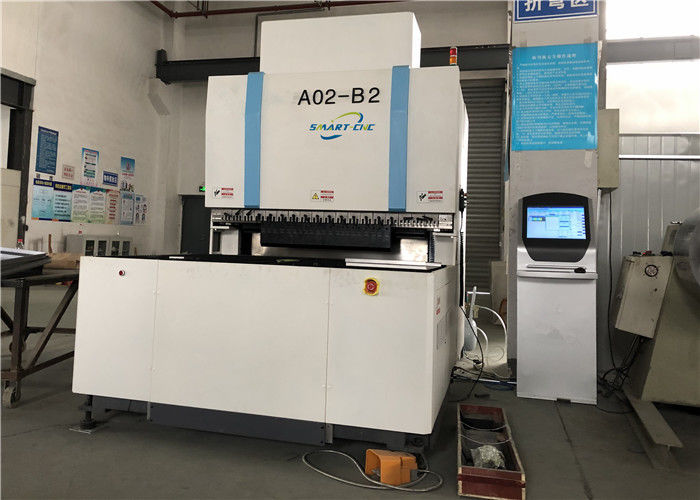

CNC 9 Asdikte 2.5mm Comité Buigmachinemachine 0
